製品情報

省スペース型ホイールトラッキング試験機

省スペース型ホイールトラッキング試験機・恒温室 省スペース型ホイールトラッキング試験機・恒温室

製品について

型番 AI-1100-T
概要・特長 持ち運び可能な超小型サイズ。利便性と低価格を追求いたしました。
プラントでの日常管理に最適です。
　

製品仕様

本体寸法 W950*D540*H950mm
電源 200V　3.5kW 30A
輪加重 686N±10N以内
走行速度 42回±1回/分
有効型枠 300*300*100及び300*300*50
恒温室寸法 W1500（操作盤含む）
D900（ドア取っ手含む・覗き窓付き）
H1700（キャスター含む）
タイマー 残り試験時間表示
試験終了時 試験終了ランプ表示
適用試験 トラッキング試験

オプション

  • 最新式CPU収録・解析システム及び試験用ノートPC、プリンター
  • PCラック
  • 高温タイプ、重荷重タイプ製作可能
  • 適用試験に首都高モード21回±１回/分　ソフト込
このページのトップへ

省スペース型水浸式ホイールトラッキング試験機

水浸式ホイールトラッキング試験機 水浸式ホイールトラッキング試験機・恒温室

製品について

型番 AI-1100-S
概要・特長 サビに強い特殊アルミ製。
水浸ホイールトラッキング試験の仕様を全て満たしているのはもちろん、非常に小型です。
　

製品仕様

本体寸法 W1150*D700*H970mm
電源 200V3相　30A
消費電力 本体0.46kW、パイプヒーター800W*3
輪加重 686N±10N以内
走行速度 42回±1回/分
トラバース速度 10cm/分
トラバース巾 25cm
有効型枠 300*300*50・300*300*100
恒温室寸法 W1700（操作盤含む）
D1100（ドア取っ手含む・覗き窓付き）
H1700（キャスター含む）
重量 約300kg
安全装置 空焚き防止
タイマー 残り試験時間表示
試験終了時 試験終了ランプ表示

オプション

  • アルミ製型枠
  • 重荷重タイプ　製作可能
  • 通常ホイールトラッキング試験との兼用機も製作できます。
  • 首都高モード
  • 2連仕様も制作可能です。
このページのトップへ

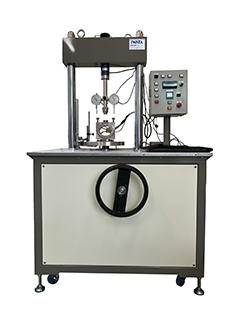

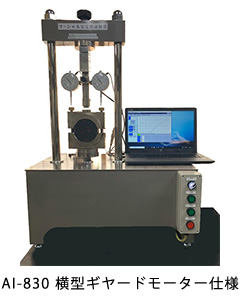

マーシャル、圧裂試験装置

マーシャル横型サーボモーター仕様 圧裂、マーシャル試験機 圧裂、マーシャル試験機

製品について

型番 AI-820/AI-830/AI-830-S
概要・特長 舗装再生便覧改訂に適合した圧裂、マーシャル兼用の試験装置です。
　

製品仕様

本体寸法 [AI-820横型アルミフレーム＆AI-830]
約寸W780*D450*H900mm

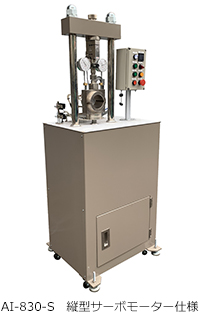

[AI-830-S]
約寸W950*D550*H960mm
[AI-830縦型架台仕様]
寸法はお打ち合わせとさせていただきます。
電源 200V3相
最大荷重 50kN
最荷速度 50mm/min　一定速

※載荷ヘッドの厚さや、支柱の径の太さについては御相談下さいませ。

オプション

  • マーシャル、圧裂テストヘッド　ヒーター付マーシャルテストヘッド
  • 圧裂試験用補強棚仕様インキュベーター
  • サーボモーター仕様
  • 試験機、ノートPC、インキュベーター用架台作製可能

※試験者様のご要望に応じた型で製造します。
（例えば、卓上型にしたい　操作ボタン位置を変える　など）

このページのトップへ

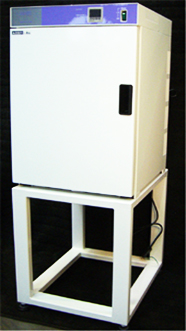

圧裂用恒温養生槽(インキュベータ)

圧裂用恒温養生槽(インキュベータ)

製品について

型番 A5501-AS
概要・特長 重荷に耐えられるAS用特別仕様です。
　

製品仕様

本体寸法 W460*D470*H680mm
電源 100V
温度範囲 5℃～60℃
制御方式 PID方式
棚板 4段(AS用補強棚)
このページのトップへ

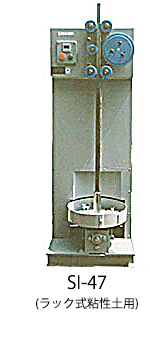

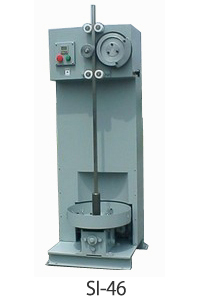

CBRオートランマー

CBRオートランマー CBRオートランマー

製品について

型番 SI-46／SI-47(ラック式粘性土用)
概要・特長 本装置はJIS突固め 試験において、試料を自動で均一に突固めする装置です。
　

製品仕様

本体寸法 W550*D500*H1600mm
電源 100V 0.4kW 4A/200V 0.4kW 2A

オプション

  • 安全カバー
このページのトップへ

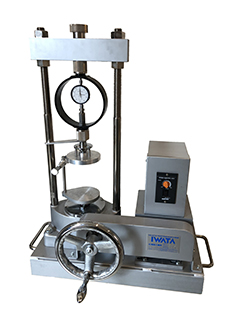

小型電動式一軸載荷装置

小型電動式一軸載荷装置

製品について

型番 SI-30
概要・特長 本装置は一軸試験を行う、電動ギアー駆動型の制御装置です。
インバータ制御で任意のスピードコントロールが可能で、デジタル表示を採用しています。
　

製品仕様

本体寸法 W700*D400*H800mm
電源 100V0.5kW　200V仕様　製作可能
載荷最大容量 500N

オプション

  • PC収録・解析仕様
このページのトップへ

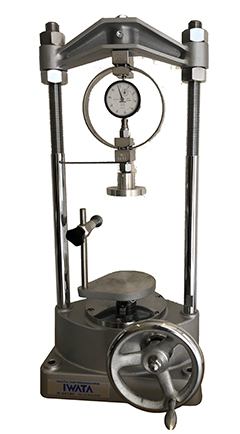

一軸専用載荷装置（手動式）

一軸専用載荷装置（手動式）

製品について

　

手動式

本体寸法 W300*D250*H500
載荷最大容量 100N
このページのトップへ

サーボモーター式万能圧縮装置クロス電動式

サーボモーター式万能圧縮装置クロス電動式

製品について

型番 AI-800-MCIKA
概要・特長 本装置は電動ギアー駆動型の制御装置です。
高精度サーボモーターを組み込み、シーケンサ制御で全ての試験操作を行えます。
試験データはCPUで収録、解析可能です。
適用試験 CBR貫入試験、一軸圧縮試験、マーシャル安定度試験、圧裂試験、コーン貫入試験
　

製品仕様

電源 200V3相
載荷最大容量 100kN（200kN仕様も製作可能です。）
載荷速度 ⇒1mm固定
⇒50mm固定
⇒0～60mm任意設定
メイン駆動モーター サーボモーター1.5kW
クロスヘッド 電動昇降式400W
クロスヘッド速度 300mm/分(通常)
制御方式 シーケンサ制御、自動原位置システム
安全装置 載荷テーブル　上限下限　リミットスイッチ
クロスヘッド　上限　リミットスイッチ

オプション試験

  • 室内コーン貫入試験（オプション）
    その他曲げ圧縮試験もお打合せで可能
  • 最新式CPU収録・解析システム及び試験用ノートPC
このページのトップへ

サーボモーター式万能圧縮クロス固定式

サーボモーター式万能圧縮クロス固定式

製品について

型番 AI-801-MCIA
概要・特長 本装置はCBR・一軸試験・マーシャル安定度試験・圧裂試験　兼用のサーボモーター式圧縮装置です。
　

製品仕様

本体寸法 W870*D800*H1650mm
電源 200V3相 30A
載荷最大容量 100kN(1mm/分限定)
載荷速度 1mm、50mm、フリー
出荷時は1.3mmに設定
適用試験 CBR貫入試験、一軸圧縮試験
メイン駆動モーター サーボモーター1.5kW
テストヘッド
ストローク		 100mm
制御方式 コンピューター仕様
安全装置 上限・下限リミットスイッチ

オプション

  • マーシャル安定度試験
  • 圧裂試験
  • 最新式CPU収録・解析システム及び試験用ノートPC
このページのトップへ

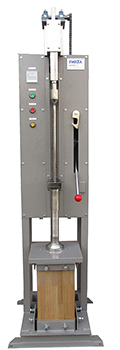

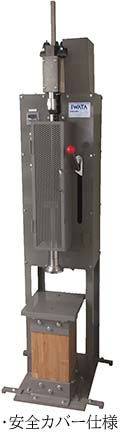

IWATA式マーシャルオートランマー

IWATA式マーシャルオートランマー
IWATA式マーシャルオートランマー安全柵

製品について

型番 AI-811
概要・特長 本装置は、アスファルト混合物のマーシャル供試体を自動的に作成する装置です。
ランマー自錘を自動的に引き上げ、その自由落下の繰返しによって突き固めを行います。ＡＳＴＭに規定される木製突き固め台を有しています。
○駆動チェーンの調整不要
オートランマーは駆動チェーンの伸びが必ず起きてしまいます。
しかし当社のオートランマーはチェーンの伸びにあわせてスプリングで自動調整しますのでチェーンの調整、交換が不要です。
　

製品仕様

本体寸法 W600*D600*H2100mm
本体重量 約80kg
電源 100V 0.2kW

オプション

  • 安全カバー
  • マーシャルランマー用防音室
このページのトップへ

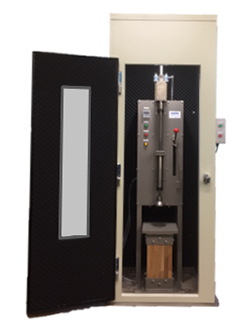

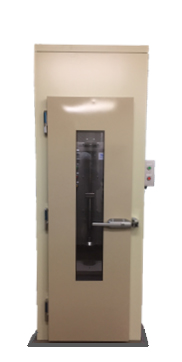

マーシャルオートランマー防音室

マーシャルオートランマー防音室 マーシャルオートランマー防音室

製品について

型番 AI-811-B
概要・特長 マーシャルオートランマーの突き固め動作時の金属衝撃音を防音室内に試験機を設置することにより軽減できます。
また室内照明により動作確認を外部から視認できる環境をご提供いたします。
　

製品仕様

本体寸法 W800（土台900角）*D800*H2150

オプション

  • 外部スタート、ストップスイッチ
  • カウンター及びスイッチ一式
このページのトップへ

電動油圧式試料抜取機
(ジャッキ容量　50kN、100kN、200kN）

電動油圧式試料抜取機

製品について

型番 AI-850-S（50kN）
AI-850-SS（100kN）
概要・特長 本装置はマーシャル、CBR、一軸供試体を抜取るのに使用するものです。
下抜きタイプですので、ガイドの必要が無く、モールドをおくだけでセット終了です。
（試料破損が心配な場合は、落下部にウェスなどを使用すれば安心です）
　

製品仕様

本体寸法 50kN　W250*D200*H500
100kN　W300*D250*H600
200kN　W300*D250*H600（特注仕様）
本体重量 約10kg～15kg
電源 AC100V 0.2kW

オプション

  • 赤外線センサーによる非常停止機能
このページのトップへ

省スペース型　据え切り(ネジレ)試験機

小型タイプ　据え切り(ネジレ)試験機

製品について

型番 AI-900
概要・特長 従来の物よりも、大幅に低価格の据え切り(ネジレ)試験機が新機種として誕生いたしました。
一輪車用タイヤにも対応。
　

製品仕様

本体寸法 W1200*D700*H1300mm
電源 200V3相
輪加重 500N～700N可変
(その他お打ち合わせ可能)
走行回数 10.5回/min(速度可変可能)
走行半径 0～125mm
有効型枠 300*300*100、300*300*50など
恒温室寸法 お打ち合わせ(恒温室タイプ、乾燥機型)
試験終了 カウンター回数
適用試験 据え切り(ネジレ)試験専用
タイヤ種類 ソリッドタイヤ・一輪車用タイヤ
恒温室 プレハブ式　任意の温度に設定できます。
このページのトップへ

パグミルミキサー　30L仕様

パグミルミキサー

製品について

型番 AI-150-C
概要・特長 アスファルト混合物を室内において製造する装置です。
攪拌パドルを有した二本の横軸が回転して底部の試料を上部へ更に左右に移動させながら均一に混合いたします。
　

製品仕様

本体寸法 30Lタイプ　W1500*D900*H1400mm
(試料投入高は約1000mmキャスター含む高さ)
電源 30Lタイプ　200V3相　5.5kW
混合容器 加熱モーター方式
混合容量 30L
攪拌回転数 30Lタイプ　10～90rpm任意設定
攪拌回転数 棒ヒーター　4kW　デジタル表示
攪拌タイマー デジタル式

オプション

  • パドルヒーター保温仕様（パドルをヒーターで炙る必要がなくなります）
  • 混合容量は20L、30L，50Lの製作が可能です。
このページのトップへ

アスファルトミキサー

アスファルトミキサー アスファルトミキサー アスファルトミキサー

製品について

概要・特長 アスファルト混合物を室内において製造する装置です。
パドルを有した二本の縦軸が遊星回転しながら試料を均一に混合します。
取扱いを容易にするためバランスウェートの付いたハンドルで簡単に上下移動が行えます。
　

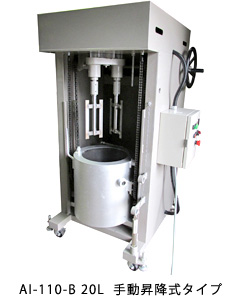

製品仕様

型番 AI-110-B　20L
本体寸法 W750*D800*H1500mm
電源 200V3相　4.5kW
混合容器 20L
攪拌羽根 2パドル方式遊星回転
攪拌回転 軸回転約30rpm　遊星回転約20rpm
加熱保温 オイルバス式　最高温度200℃
電子式デジタル温調器
攪拌タイマー 電子式デジタルタイマー
　

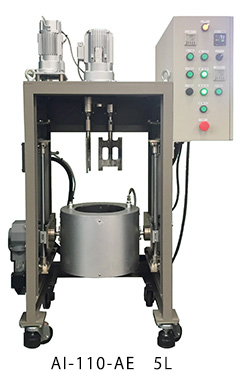

アスファルトミキサー　5L

型番 AI-110-AE　5L
本体寸法 W860*D600*H1,455mm
電源 200V3相　20A以上
重量 約80kg
混合容器 最大約5L
攪拌羽根 2パドル方式遊星回転
攪拌回転 軸回転　約30rpm
加熱保温装置 主電源別制御（攪拌動力カット機能付き）
オイルバス式　最高温度200℃
デジタル温度調節器制御
加熱方式 パイプヒーター　1kW
　

アスファルトミキサー　30L

型番 AI-110-C　30L
本体寸法 W850*D900*H1700mm
電源 200V3相 5.2kW
混合容器 30L

オプション

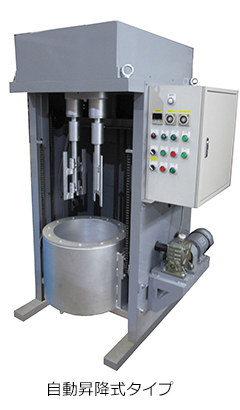

  • 自動昇降機能、混合容器傾斜機能
  • 混合容量は上記以外に１５L、５０Lも製作可能です。
  • 安全カバー（非常停止機能付き）
  • アスファルトフュームダクト
このページのトップへ

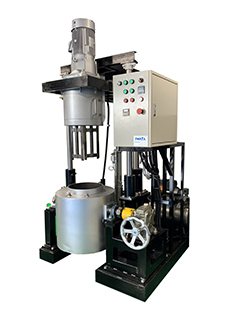

グース兼用アスファルトミキサー

グース兼用アスファルトミキサー

製品について

型番 AI-130-C
概要・特長 アスファルト混合物を、保温した槽内で２軸パドルを用い速やかに混合する装置です。
保温に優れ、最大温度は約300℃。
途中の薬剤投入用に攪拌容器上部が開閉します。
また、ガイドロッドを３本使用しているため、上昇下降が安定し、従来型の問題点を解決しています。
　

製品仕様

本体寸法 W1200*D1500*H1800mm
電源 200V3相
混合容器 30L
パドル上下モーター ブレーキモーター
攪拌タイマー デジタル式
温調器 デジタル式
最大温度 300℃
パドル 一般合材用/グース用
容器傾斜 モーター式/手動式

オプション

  • 混合容量は20L、30L、50L仕様の製作が可能です。
  • アスファルトフュームダクト
このページのトップへ

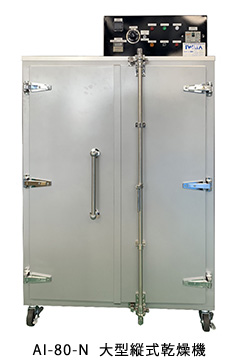

大型縦式乾燥機/大型横式乾燥機

大型縦式乾燥機 大型横式乾燥機 大型横式乾燥機

特徴

  • 従来機と比べ格段の耐久性を誇るヒーター搭載。
  • 均一の取れた庫内温度分布を実現。
    （例）設定温度　150℃
    庫内設定温度
    （上段）149.3℃　（中段）150.8℃　（下段）150.8℃
  • 重荷重に耐えられる特殊棚板を採用。

製品について

型番 縦型：AI-80-N
横型：AI-100
概要・特長 本機は、槽内温度を均一にするために熱風を循環させ、任意設定温度で保持できる構造になっております。
大型パッド(730mm)がそのまま入る大きさです。
　

製品仕様

本体寸法 縦型：W920*D810*H1210（操作パネル部含まず）
横型：W1540*D720*H970（キャスター部含まず）
槽内寸法 縦式：W800*D600*H1000mm
横型：W1000*D600*H750mm
電源 200V3相、ヒーター3.5kW
シロッコファン0.2kW
方式 熱風循環方式
仕様温度範囲 常温～200℃
温度調節器 デジタル電子式温調器
精度 ±0.5％
ヒーター容量 3.3Kw継続
送風機 シロッコファン（ステンレス304）0.2Kw
棚段、棚板 ５段、３枚（ステンレス、スチール304）
内装 ステンレス、スチール304
外装 鋼板塗装
安全装置 漏電ブレーカー※オーバーヒートは温調器内部設定

オプション

  • お好みで製作いたします。槽内寸法を大きくしたい。仕様温度範囲max300℃など。
  • 棚板
  • アスファルトフュームダクト
このページのトップへ

ロサンゼルス／カンタブロ試験機

ロサンゼルス／カンタブロ試験機

製品について

型番 CI-51
概要・特長 粗骨材のスリヘリ試験及びその他の石材スリヘリ試験、カンタブロ試験に使用されます。
　

製品仕様

本体寸法 W1100*D780*H1000mm
電源 200V3相　0.75kW
　

カンタブロ試験機

モーター
及び リミット		 低温仕様
減速機 低温仕様
　

恒温室

温度範囲 -20℃～常温
このページのトップへ

マーシャル恒温水槽

マーシャル恒温水槽 マーシャル恒温水槽

製品について

型番 60型 AI-60-MTT
90型 AI-90-MTT
概要・特長 本装置はアスファルト試験用供試体の保護養生に使用するもので、自動で温度調節を行えます。
装置中段に有孔試料台が設置されていますので、供試体の下方にも温水が循環し保護養生が可能です。
　

製品仕様(60型)

本体寸法 W900*D550*H600mm
キャスター付＋95mm
内寸 W600*D450*H400mm
電源 200V単相または200V3相　3kW
　

製品仕様(90型)

本体寸法 W1150*D700*H600mm
キャスター付＋95mm
内寸 W900*D600*H400mm
電源 200V単相または200V3相　4kW

オプション

  • ダンパー付水槽も作成致します。
    *ここに紹介されているもの以外にも、お好みで製作いたします。サイズ、仕様等はご希望をお聞かせ下さい。
  • 電源100V仕様も製作可能
  • 高温仕様も製作可能
このページのトップへ

スリッド式供試体切断機

供試体切断機

製品について

型番 AI-600
概要・特長 本装置は、各種形状の試料を各種試験に必要な試験片に切断するものです。
ブレード駆動で切断しますので、スクリューネジの摩耗が少なくなりました。
駆動部にリニアガイドレールを使用していますので、高精度な切断が可能です。
また供試体にスリッドを入れられる三次元駆動式の供試体切断機となっています。
　

製品仕様

本体寸法 W1400*D750*H1200mm
(手動ハンドル別)
本体重量 約150kg
切断能力 400*400*150　18インチブレード
電源 200V3相　1.5kW

オプション

  • 両面切り可能　ブレードサイズ変更により可能
このページのトップへ

現場密度試験機

現場密度試験機

製品について

型番 SI-38-E
概要・特長 本装置は現場における土の単位体積を砂置換によって求めるものです。
折れやすいネジ接続部をアルミにしたことにより、ラフに扱っても折れることはありません。
ポット部は従来通り透明アクリル製です
　

製品仕様

ジャー 容量約4L　ネジ部アルミ
ポット部 アクリル製
ロート アルミ製
ベースプレート
(角形)		 アルミ製
　

オプション

  • キャリブレーション容器：アルミ製
  • 現場用電子天秤　12kg-0.1g
このページのトップへ

IWATA式加圧透水試験機

IWATA式加圧透水試験機

製品について

型番 AI-660
概要・特長 本装置はアスファルト混合物の透水試験に適用される、加圧透水試験機です。
適用供試体は4インチ突き固めコアまたは切り取りコアです。
ゴムスリーブをボタン一つで装着する便利機能を有してます。
　

製品仕様

本体寸法 W1200*D700*H1300mm
本体重量 60kg
試料容器 アルミ試料台　アクリル及びゴムスリーブ
許容圧力 1.0Mpa　3台付
このページのトップへ

現場透水試験機

現場透水試験機 現場透水試験機

製品について

型番 AI-65
概要・特長 本装置はグランドなどの表層を、一定の水量が透水する時間（秒数）を計測するものです。

オプション

  • 試験機収納箱
  • シリンダ（アクリル製）下記２種より選択可能
    ①全メモリタイプ（2mmℓ毎）
    ②2線タイプ（X1、X2ラインのみ）
このページのトップへ

アスファルト透水試験用餅ゴム製防水マット

現場透水試験機

製品について

寸法 5mm*250mm*250mm
材質 EPDM
試験方法 JIS K 6253
概要・特長 アスファルト現場透水試験の際の、底板部分からの水漏れ防止用マットです。 非常に軟らかく、路面の凹凸に良く追従します。
耐久性に優れており、繰り返しご使用可能です。
このページのトップへ

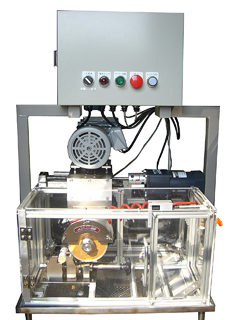

ソフトコアリング専用両面カッター

ソフトコアリング専用両面カッター

製品について

型番 CI-600-SC
概要・特長 特注万力で供試体セットも簡単。カットはボタン一つの全自動。
どなた様でも同じように高精度カットが実現。供試体に個人誤差がない。
２枚刃で一度に両面を高精度でカット。
※カット巾変更可能。
　

製品仕様

本体寸法 約W600*D450*H550mm
※操作盤含まず
電源 200V3相　1.0kW
有効供試体 25φ*50L(変更可能)
本体材料 特殊アルミ鋼材(プロファイル)
鋼材メッキ仕上げ

オプション

  • 5本立て専用キャッピング治具
  • 専用圧縮治具及びデジタル測定器
このページのトップへ

チェーンラべリング試験機

チェーンラべリング試験機

製品について

型番 AI-200
概要・特長 本装置はアスファルトモルタルのすりへり抵抗性を評価するものです。
規格の焼き入れチェーンを付けた車輪が回転しながら、供試体の表面を剥離摩損する機構になっています。
低温恒温槽付き。
　

製品仕様

本体寸法 約W1650*D800*H1200mm
電源 200V3相　1.5kW
低温恒温室 -20℃～常温
このページのトップへ

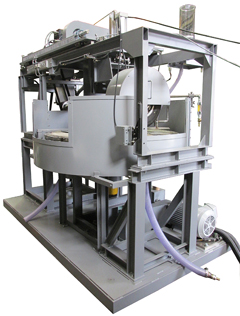

回転ラべリング試験機

回転ラべリング試験機

製品について

型番 AI-2000
概要・特長 本装置は道路舗装用アスファルト混合物、コンクリート、ブロック等の促進研磨を行い摩耗特性を求めるもので、回転盤、駆動、架台、車輪負荷装置からなる本体と空圧装置、制御装置、水、砂散布装置、プレハブ恒温室で構成されるものです。
NEXCO総研納入モデルの後継機モデルとなります。
　

製品仕様

本体寸法 W2860*D1600*H2200mm
本体重量 約4.5t
電源 200V3相　18kW
タイヤ走路直径 1000mm
走行速度 10～30km/h
試験車輪形式 ラジアルタイヤ軽自動車用(タイヤチェーン装着可能)
試験車輪サイズ 軽自動車用
輪荷重制御範囲
(空圧)		 0～3.5kN　可変式
供試体数量 12個（一例）
供試体寸法 (巾Ｘ長辺Ｘ短辺Ｘ厚さ)200*320*215*50mm（一例）
シフト巾 ±50mm
シフト速度 0～100mm/mm　可変式
角度 3度
試験可能路面状態 乾燥、水散布、砂散布
試験温度状態 -10℃～+60℃（一例）

構成

回転盤

タイヤ走行直径 1000mm
形式 回転盤直接駆動方式
駆動方式 電動機(インバータ使用)

架台

寸法 W1600*D2860*H240mm
構造 形鋼製溶接構造

カバー

寸法 1700φ*560mm
構造 鋼版製溶接構造

駆動(制御)車輪

使用タイヤサイズ 軽自動車用(145/80　R13)
駆動(制動)方式 電動機(制動電動機トルク以内)
駆動(制動)トルク 200N・m
使用タイヤ形式 ラジアルタイヤ
タイヤチェーン
サイズ		 軽自動車用
負荷方式 空圧式

輪荷重負荷装置

荷重容量 0～3.5kN
シフト方式 電動機(インバーター)
キャンバ方式 固定

摩耗量測定装置

測定方式 直読ローラ付ダイヤルゲージ

空圧装置

コンプレッサー 200V　0.75kW
寸法 W400*D800*H750mm

計測装置

表示項目

回転盤回転 　km
車輪回転数 　km
輪荷重 　kN
車輪トルク 　N・m
試験温度 　℃

指示計

指示計 デジタル式

制御装置

操作盤　配電盤

操作盤　配電盤 鋼製屋内自立形

水散布装置

室外操作 電磁弁　ON・OFF
流量調整 手動バルブ
水源 水道水

砂散布装置

形式 スクリュー方式
駆動方式 電動機
散布量 2kg/h 以下　可変式
ホッパ容量 約15L

環境恒温室

環境恒温室 -20℃～50℃
※恒温の大きさ、温度範囲は任意にて製作可能
このページのトップへ

新型自動回収装置

新型自動回収装置

製品について

型番 ANI-08
概要・特長 本装置はアスファルト蒸留回収装置において、蒸留温度を時間により自動的にコントロールするものです。同時に不活性ガス(炭酸ガス)を自動吐出、試験技術者の個人差による変動を防止し、作業時間の省力化を実現いたします。
　

製品仕様

本体寸法 約W200*D250*H430mm
(液晶タッチパネル含む)
加熱方式 シリコーンオイルバス方式
電源 100V　1.0kW

※試験プログラムは4種類。試験者様で試験時間を調整することもできます。
※廉価版でプログラムが1種類のANI-07もございます。

このページのトップへ

全自動型ローラーコンパクター油圧式&空圧式

ローラーコンパクター油圧式 ローラーコンパクター空圧式 ローラーコンパクター空圧式安全柵

製品について

型番 油圧式：AI-500-a
空圧式：AI-500-Aa
概要・特長 本装置は電動式クランク駆動により室内で実際の現場に近い締め固めが出来る装置です。
主にホイールトラッキングやラべリング試験に用いる供試体を作成します。
スタートSW一つで、供試体作製。
センター位置オートストップで、位置決めの必要無し。
コンパクトサイズで、プラント間の移動も簡単。
手軽さと実用性を追求した、全自動型ローラーコンパクターです。
　

製品仕様

本体寸法 油圧式：約寸W1500*D700*H1750
（キャスター付）
空圧式：約寸W1550*D600*H1680
（キャスター付）
電源 油圧式：200V3相
空圧式：200V3相
適用供試体 ホイールトラッキング供試体
W300*D300*H50mm～100mm
荷重方式 電動油圧式：任意設定0～約15kN
　　　　　　ユニット0.75kW
空圧式：コンプレッサー　1.5kW
制御方式 シーケンサ制御
駆動方式 回転クランク方式
ローラー保温 パネルヒーター式電子デジタル温調器
オートストップ センター停止

オプション

  • 大型供試体作製用
  • 安全カバー
このページのトップへ

最大密度試験機

最大比重測定装置

製品について

型番 AI-109
概要・特長 本装置はアスファルト舗装の破損原因、併用性等の調査を行う際に必要な空隙率の算出及び、再生混合物の配合設計、品質管理を目的として使用される装置です。
本体寸法 約W750*D450*H1,220mm
本体重量 約60kg
電源 AC100V
このページのトップへ

IWATA式　ロータップ篩振とう機

ロータップ篩振とう機

製品について

型番 AI-33-SS
概要・特長 従来型のロータップは横または上からの連打運動と水平の回転運動のみでした。弊社では水平回転運動と同時に、下から篩全体を突き上げる上下タップ運動を採用。これにより細粒度までも高精度で短時間に篩い分け可能です。
篩を前後左右に傾けながら上下するので粗骨材が篩内で踊る状態になり、材料によるムラがありません。
左右４ヶ所全てと突き上げ部の破損しやすい回転部に大型ベアリングをセットし、長時間使用に耐える構造です。
各建設技術センター納入品です。
　

製品仕様

本体寸法 W940*D500*H880mm
本体重量 131.5kg
電源 100V　400W（タイマー付スイッチ）15min
ふるい分け能力 200φｘ60Lの場合
最高７種受蓋共８ヶ掛

オプション

  • 11ヶ掛製作可能
このページのトップへ

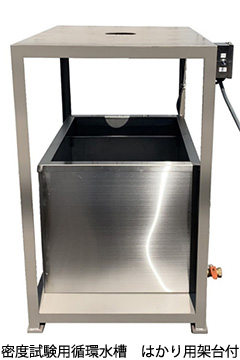

密度試験用循環水槽

密度試験用循環水槽 密度試験用循環水槽

製品について

型番 マーシャル供試体用　AI-35-CTM
マーシャル・ホイール供試体兼用　AI-45-CTW
概要・特長 密度測定装置用水槽の越流は面で越流するので（消波越流方式）、水面の安定が早く、計測がスムーズに行えます。また試験法通りの越流式ですので、安心してご使用いただけます。 越流は水道直結方式と循環ポンプ方式が選択可能です。
　

製品仕様

本体寸法 マーシャル供試体用
　W400*D400*H350mm
マーシャル・ホイール供試体兼用
　W500*D500*H450mm
水槽サイズ マーシャル供試体用
　W350*D350*H300mm
マーシャル・ホイール供試体兼用
　W450*D450*H400mm
本体重量 約20kg
電源 100V
循環ポンプ 35W
有効供試体 10cm

オプション

  • 冷却水循環装置
  • Ｗ・Ｔ用大型循環水槽も作成できます

※仕様・寸法等は変更する場合があります。
※はかり用架台も製作致します。

このページのトップへ

自動密度測定装置

自動密度測定装置

製品について

型番 AI-185-B
概要・特長 本機はホイールトラッキング供試体やコアの密度測定を、水浸により自動で行います。
下降ボタンで自動水浸、測定終了後上昇ボタンで自動上昇します。奥行きを大きく設計しておりますので、供試体設置にゆとりがあり楽に測定可能です。
　

製品仕様

構成 １．密度測定用架台
消波越流口を有したステンレス水槽付き
２．測定アーム
電源 200Vまたは100V
外寸 W1000*D1200*H1250mm
試験水槽 ステンレス304
約寸　W600*D1100*H700mm
駆動フレーム ステンレス304
駆動用、計測用共
駆動方式 ギアードモーター

オプション

  • デジタル電子天秤
このページのトップへ

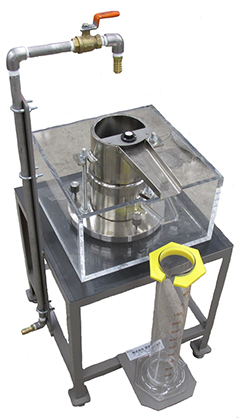

室内透水試験機

室内透水試験機

製品について

型番 AI-66
概要・特長 本試験機は試験法便覧B012開粒度アスファルト混合物の透水試験法に適合した、新型の室内透水試験機です。
　

製品仕様

本体 外寸 W300*D300*H750mm
底板、カラー、水道コック
水槽 アクリル製　越流口付
水槽サイズ：

オプション

  • 架台付き
  • シリンダー：容量約1リットル　アクリル樹脂製
このページのトップへ

独自商品

BPN(すべり抵抗試験器)用収納ケース

BPN収納箱

製品について

概要・特長 従来の木箱タイプより大幅な軽量化＆強度を実現。
試験器運搬における故障、破損のリスクを大幅削減。
純正木箱の半額と非常に安価。
　

製品特長

  • 収納しやすく出しやすい
  • 立てて収納するので安心
  • 軽い
  • 丈夫
  • 置くだけの簡単収納でも、試験器がうごかないので故障リスクが軽減
このページのトップへ

マーシャル用ロート

マーシャル用ロート（ホッパー） 投入部４分割タイプマーシャル用ロート 上から見た状態（４分割均等投入）

製品について

概要・特長 写真上段：マーシャル用ロート（ホッパー）
写真中段：投入部４分割タイプマーシャル用ロート
写真下段：上から見た状態（４分割均等投入）

オプション

  • 投入部4分割仕様
このページのトップへ

鋼鉄マーシャルベラ

鋼鉄マーシャルベラ

製品について

概要・特長 マーシャル用突きほぐしコテ（鋼鉄ベラ）
鋼鉄のため非常に丈夫。曲がりません。
このページのトップへ

練りさじ

練りさじ

製品について

概要・特長 柄の部分を金属加工。
サジ部分を温める時も、柄が金属のため、焦げることなく長期間ご使用になれます。
このページのトップへ

取り扱い商品

BPN(すべり抵抗試験機)・英国スタンレー製

BPN(すべり抵抗試験機)・英国スタンレー製

製品について

型番 AI-31
概要・特長 本装置は英国の道路研究所で開発された振り子型のすべり抵抗試験機であり、ペンジュラムアーム(振り子アーム)の端に取付けたゴム製スライダーによって路面をこすり、こすった時に生ずるエネルギーの損失を測定するものです。
本製品は架台がアルミ製の為、持ち運びに優れます。
(抵抗値は4分目の目盛に刻まれた150の目盛から読取ります。)

オプション

  • IWATA製特注収納ケース
    付属BOXより軽く丈夫な物となっております。
このページのトップへ

載荷試験計測ユニット

載荷試験計測ユニット・ケース付き 載荷試験計測ユニット・ケース付き

製品について

※詳細は岩田工業所までお問い合わせ下さい

このページのトップへ

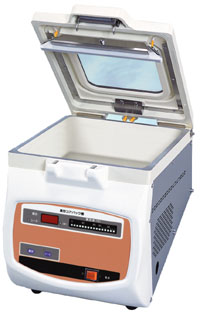

真空コアパック機

真空コアパック機

製品について

型番 ATI-101
概要・特長 信頼の実績。アスファルト業界実績No.1。
道路試験法切り取り供試体（高性能舗装）の密度試験（JHS217）に対応しています。
固定プログラムで簡単操作。
シールミスがない供試体専用トレーが標準装備、アスファルト検査袋のシール位置による試験誤差がありません。
東京都・NEXCO正式採用モデルです。
　

製品仕様

チャンバー内寸法 W330*D430*H180mm
チャンバー容量 17リットル
シール有効寸法 300（10mm幅）*2（上下）mm
シール線 上下・波目ヒーター
専用トレイ 標準装備（専用袋対応）
真空ポンプ 142（50Hz）リットル/min
電源 AC100V（50/60Hz）
定格消費電力 1.2kW
電動機容量 0.55kW
外形寸法 W390*D635*H460mm
重量 60kg
このページのトップへ

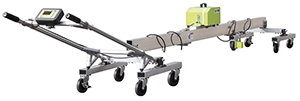

平坦性試験機

平坦性試験機

製品について

型番 LP-3000
概要・特長 レーザープロファイラLP3000は、従来の平坦性に加え、IRIを同時に計測・出力できる製品です。
計測部には、装置と路面との距離（高さ）を計測する2つのレーザー変位計と、計測時の姿勢変化による誤差を補正する慣性センサ（傾斜計、ジャイロ）が内蔵されており、極めて信頼性の高い計測データを出力します。
◆IRIと従来の平坦性（3mσ）を同時計測可能
新たにNEXCOでの出来形基準となったIRI（国際ラフネス指数）に対応。通常の舗装工事で使用される従来の平坦性（3mσ）を同時に計測可能です。
◆IRIはNEXCO試験方法、平坦性は舗装調査・試験法便覧に準拠
試験法（付属書001-2017）による精度確認を行い、校正証明書を添付。
◆簡単な操作
初めて操作する方にも使いやすい対話型メニュー方式を採用。複雑な操作が必要だったIRI計測の操作も簡単です。また、カラー液晶の採用で画面が見やすくなりました。
◆ストレスフリーな計測
低速プロファイラとしては日本で初めて計測速度4km/hを実現。人が自然に歩行する速度でストレスの無い計測を可能にしています。
◆データ処理の時間を短縮
専用の解析ソフトで複雑な控除箇所や終端部のIRIを自動計算。日報用の印刷データも作成しデータ処理にかかる時間を大幅に短縮できます。
　

製品仕様

計測方式 レーザー変位計＋慣性センサ（非接触式）
精度 NEXCO試験方法に準拠（IRI）
最大記憶容量 最大100車線
（1車線の最大計測距離は10kmまで）
連続使用時間 10時間
充電時間 8時間
充電時間 約12時間
外形寸法 計測部　310×200×150mm
質量　　9.5kg
操作部　150×110×40mm
質量　　0.5kg
計測速度 4km/h以下
このページのトップへ
